Платья




Платье с углубленной проймой, отрезное по линии талии

Платье отрезное по линии талии с объемной верхней частью. Пройма углубленная, щелевидная. Рукав одношовный с ластовицей, обеспечивающей свободу движений.

Платье обновляется за счет введения новой ткани — 115 см при ширине 85—90 см.

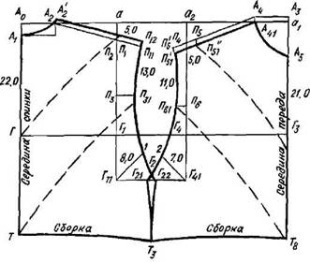

Построение чертежа конструкции модели. Вниз от точки Ао по вертикали откладывается отрезок, равный измерению расстояния от высшей точки проектируемого плечевого шва у основания шеи до уровня задних углов подмышечных впадин (ВпрзЩ с прибавкой на свободу проймы (Пспр ), и ставится точка Г.

А0Г=Впрз II +Пспр=21,5+2,5=24 см.

От точки Ао по вертикали откладывается отрезок, равный измерению длины спины до талии (Дтс II ) плюс прибавка к длине спинки (Пдтс ) плюс напуск, и ставится точка Т.

А0Т=Дтс II +Пдтс+напуск=42,9+0,5+2=45,4 см.

От точек А 0 Г, Т вправо проводятся горизонтальные линии. Вправо от точки Ао откладывается отрезок, равный измерению полуобхвата груди третьего (Сг III ) плюс прибавка на свободное облегание (Пг ), и ставится точка с;.

А0а1=Сг III+Пг=48+10=58 см.

От точки Ао вправо откладывается отрезок, равный половине измерения ширины спинки (Шс ) плюс прибавка, и ставится точка а.

Аоа=Шс+П =18,3+2,5=20,8 см.

От точки а 1 влево откладывается отрезок, равный 22,3 см, и ставится точка а2.

а1а2=Шг+(СгII-СгI ) +П =17,3+(50,4-45,9)+0,5=22,3 см.

От точек а, а 2 а1 вниз проводятся вертикальные линии. Их пересечение с горизонтальными линиями, проведенными из точек Г и Т , соответственно обозначаются точками Г1, Г4, Г3, и Т, Т3 T8. От точки Т8 по линии середины переда вверх откладывается отрезок, равный измерению длины переда до талии (Дтп ) плюс прибавка, плюс напуск, и ставится точка А3.

Т8А3=ДтпII+П +напуск=44,4+1,5+2=47,9 см.

От точки Ао вправо и от точки А3 влево по горизонтали откладывается отрезок, равный 1/3 полуобхвата шеи плюс прибавка, ставятся точки А 2 , А4.

А0А2=А3А4=1/3 х Сш+1=6,2+1=7,2 см.

От точки Ао по линии середины спинки вниз откладывается отрезок, равный 1/3 отрезка A0,A2, и ставится точка А.

A0A=1/3 x 7,2=2,4 см.

Глубина горловины переда берется на 1 см больше ее ширины:

А3А5=А3А4+1=7,2+1=8,2 см.

Из точки А 2 радиусом, равным ширине плечевого оката плюс посадка, делается засечка.

А2П1=Шп+посадка=13,3+0,7=14 см.

Из точки Т радиусом, равным измерению высота плеча косая (ВпкII ) плюс прибавка, плюс напуск, делается засечка.

ТП1=ВпкII+П +напуск=43,2+1,5+2=46,7 см.

На пересечении дуг ставится точка П 1 Г4Д4=Г1П2+0,5=20+0,5=20,5 см.

От точки Г 1 вверх откладывается отрезок, равный 1/3 отрезка Г1П2 плюс 2, и ставится точка П3.

Г1П3=Г1П2/3+2=8,7 см.

От точки Г 4 вверх откладывается отрезок, равный 1/3 отрезка Г4П4 и ставится точка П6.

Г4П6=Г4П4/3=20,5/3=6,8 см

Точка П5 ставится на пересечении двух засечек: из точки П 6 радиусом П6П4, из точки А4 радиусом, равным ширине плечевого ската. А4П5=13,3 см. Дополнительное углубление проймы Г1Г11=Г4Г41=10 см. От точки П3 вправо проводится горизонтальная линия, на которой откладывается отрезок (П3П31), равный 4 см.

От точки П 6 влево проводится горизонтальная линия, на которой откладывается отрезок (П6П61), равный 3 см.

Отрезок Г11Г41 делится пополам, ставится точка Г 2 , от которой вправо и влево откладывается 1 см, ставятся точки Г21, Г22. Плечевой срез удлиняется на 5 см.

П1П11=П5П5/1=5 см.

Плечевой шов переводится в сторону переда на 1 см.

А2А2/1=П11П12=1 см;

A4A41=П5/1П51/1=1 см.

Линия проймы спинки оформляется через точки П ]2, П3], 1, Г22. Линия проймы, переда оформляется через точки П51/1, П61, 2, Г21. Точки Г21, Г22 соединяются с точкой Т3.

Рукав. Платье с углубленной проймой


Рукав. Платье с углубленной проймой

Рукав. Проводятся две взаимно перпендикулярные линии. Точка пересечения обозначается О 1 . От точки O1 вверх по вертикали откладывается отрезок, равный высоте оката, ставится точка О 2 . Отрезок О1О2 равен 9 см. От точки О 1 вправо и влево по горизонтали откладываются отрезки, равные половине ширины рукава. Ширина рукава равна измерению обхвата плеча (On ) плюс прибавка на свободное облегание.

Ш рукава=О n +Поn=30,3+25,7=56 см.

½ Ш рукава=28 см.

O1P1=O1P2=28 см.

Отрезки O1P1 и О1Р2 делятся пополам, соответственно ставятся точки Рп и Рл . Из точек Рп , Рл восстанавливаются перпендикуляры. На перпендикуляре из точки Рп откладывается вверх отрезок, равный половине отрезка О1О2 и ставится точка 1.

Pn1=1/2 хO1O2=1/2 х 9=4,5 см.

На перпендикуляре из точки Рл откладывается отрезок, равный отрезку PnI плюс 0,5, и ставится точка Р3.

РлР3=PnI+0,5=4,5+0,5=5 см.

Точки Р 2 , Р3 О2, 1, P1 соединяются прямыми линиями. Отрезки Р2Р3, Р3О2, O2I IP1 делятся пополам. Перпендикуляры, восстановленные из их середин, равны соответственно 2-4=0,5 см; 3-5=0,3 см; 6-8=0,5 см; 7-9=0,4 см.

Окат рукава оформляется через точки Р 2 , 9, Р3, 5, О2 4, 1, 8, Р1 плавной линией. От точки О 2 вниз по вертикали откладывается длина рукава минус удлинение плечевого среза, ставится точка М.

О2М=58-5=53 см.

Через точку М проводится горизонтальная линия, на которой от точки М вправо и влево откладываются отрезки, равные половине ширины рукава внизу.

MM1=MM2=11 см.

От точки P1 влево и от точки Р 2 вправо откладываются отрезки, равные 5 см.

Р1Р11=Р2Р21=5 см.

Точки Р11, Р21 соединяются прямыми линиями с точками M1, М 2 . От точек Р11, Р21 вниз откладываются отрезки, равные 21 см, ставятся точки Р12, Р22.

РпР12=Р21Р22=21 см.

Боковые срезы рукава оформляются через точки Р 2 , Р22, М2 и P1, P12, M1. Нижний срез рукава оформляется через точки М 1 , М5, М, М6 М2.

М4М6=М3М5=0,7 см.

Модельные особенности нанесены пунктирными линиями на рисунках.

Юбка. Платье с углубленной проймой

Юбка. Платье с углубленной проймой

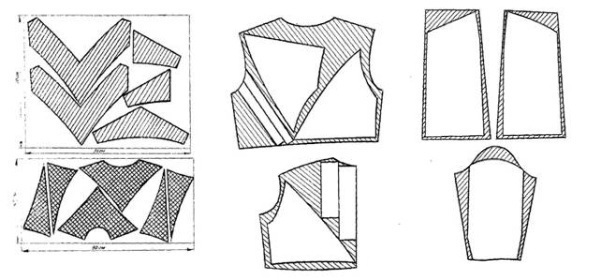

Юбка. Для ее построения используется чертеж конструкции прямой юбки: обводятся контуры основных деталей юбки, наносятся линии бедер. Заднее и переднее полотнища юбки по линии низа расширяются на 2,5 см. Длина кокетки посередине юбки (спереди и сзади) равна 15 см, по боковым срезам — 6 см. Вытачки закрываются. Лекала разрезаются по намеченным линиям кокеток. Раскладка деталей кроя показана на рисунках.

Юбка. Раскладка деталей кроя показана на рисунках


Юбка. Раскладка деталей кроя показана на рисунках

Платье с углубленной проймой, отрезное по линии талии


Платье с углубленной проймой, отрезное по линии талии

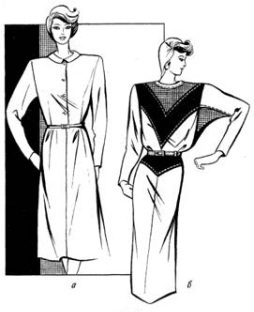

Старое изделие (а). Платье отрезное по линии талии. Нижняя часть четырехшовная, верхняя часть с застежкой по переду. Рукав втачной.

Новое изделие (6). Платье отрезное по линии талии с объемной верхней частью. Пройма углубленная, щелевидная. Рукав одношовный с ластовицей, обеспечивающей свободу движений.
